Quando se trata de inspeção de materiais por meio do método de líquidos penetrantes, a eficiência do produto utilizado desempenha um papel crucial no sucesso da operação. Mas o que faz um líquido penetrante ser realmente eficaz?

A Metal-Chek é reconhecida por fornecer soluções inovadoras para a indústria, especialmente no campo da inspeção de materiais. Entre os nossos produtos de destaque, o Metal-Chek VP-30 se destaca como um líquido penetrante de alta qualidade, especialmente projetado para detectar descontinuidades superficiais em materiais não porosos. Neste artigo, vamos explorar as principais características e benefícios do Metal-Chek VP-30, além de explicar o que torna este produto eficiente no processo de inspeção de materiais.

A seguir, vamos explorar os principais fatores que tornam um líquido penetrante eficiente, e como isso se aplica ao nosso produto Líquido Penetrante Visível Metal-Chek VP-30.

1. Capacidade de Penetração

A principal função de um líquido penetrante é penetrar nas falhas superficiais do material em questão. Portanto, a capacidade do produto de entrar em fissuras e descontinuidades de diferentes tamanhos é fundamental. Isso significa que o líquido precisa ter uma viscosidade adequada, não muito espessa, para que possa se infiltrar rapidamente nas pequenas aberturas, mas também não tão fina que perca a eficácia. O Metal-Chek VP-30 foi formulado com uma viscosidade de 7,40 ± 0,74 cSt a 38°C, permitindo que ele penetre eficazmente nas falhas mais difíceis de acessar, sem perder a visibilidade e a durabilidade das indicações.

2. Tensão Superficial e Espalhamento

A tensão superficial de um líquido penetrante é um fator determinante para a sua eficiência. Quanto maior a tensão superficial, mais difícil é para o líquido se espalhar e penetrar nas fissuras. Por outro lado, se a tensão superficial for muito baixa, o líquido pode se espalhar de forma excessiva, não alcançando as falhas e criando problemas de leitura nos resultados. O Metal-Chek VP-30 é projetado com uma tensão superficial equilibrada, o que permite que ele se espalhe uniformemente sobre a superfície da peça, aderindo bem às fissuras e garantindo uma boa visualização após a revelação.

3. Visibilidade das Indicações

Após a penetração do líquido nas falhas, o próximo passo é tornar essas falhas visíveis para os inspetores. Isso é feito através de um revelador, que faz com que o líquido coletado nas fissuras se destaque na superfície do material. A cor do penetrante desempenha um papel fundamental na visibilidade das falhas, já que a cor precisa contrastar com a superfície do material para garantir que as falhas sejam facilmente identificadas. O Metal-Chek VP-30 é um penetrante visível de cor vermelha, garantindo uma forte distinção entre o penetrante nas falhas e o fundo da peça, facilitando a inspeção.

4. Facilidade de Remoção

Outro aspecto crucial de um líquido penetrante eficiente é a sua facilidade de remoção. Após o tempo de penetração adequado, o excesso de penetrante precisa ser removido sem deixar resíduos que possam interferir na análise posterior. A remoção do penetrante é feita normalmente com água ou solventes especiais. O Metal-Chek VP-30 é lavável a água, o que significa que pode ser facilmente removido da superfície, deixando a área de inspeção limpa e sem resíduos. Isso facilita não apenas a inspeção, mas também a manutenção das peças.

5. Durabilidade das Indicações

Para que o processo de inspeção seja eficaz, as indicações das falhas precisam ser visíveis por um tempo adequado após a aplicação do revelador. A durabilidade das indicações refere-se ao tempo durante o qual o penetrante, agora revelado, permanece visível para o inspetor. O Metal-Chek VP-30 foi formulado para garantir que as falhas indicadas permaneçam visíveis por mais tempo, com um desbotamento mínimo, aumentando a confiabilidade do processo de inspeção.

6. Compatibilidade com Materiais

A compatibilidade do líquido penetrante com os materiais que estão sendo inspecionados é essencial para garantir que o processo não cause danos ao material e que as propriedades físicas e químicas do produto não sejam comprometidas. O Metal-Chek VP-30 é compatível com uma ampla gama de materiais, como metais ferrosos e não ferrosos, cerâmicas, plásticos e vidros, o que permite seu uso em diversas indústrias, desde o setor automotivo até o aeroespacial e de construção civil.

7. Faixa de Temperatura

A temperatura das superfícies a serem inspecionadas pode variar bastante em ambientes industriais. Um líquido penetrante eficiente deve ser capaz de operar em uma ampla faixa de temperaturas, para garantir que ele funcione corretamente independentemente das condições. O Metal-Chek VP-30 tem uma faixa de temperatura de operação entre 10 e 52 °C, o que significa que ele pode ser utilizado em uma variedade de condições ambientais, sem comprometer sua performance.

8. Conformidade com Normas

Por fim, a conformidade com normas industriais também é um fator importante para garantir a eficiência do líquido penetrante. O Metal-Chek VP-30 atende a uma série de normas internacionais, incluindo ISO 3452-2, AMS 2644 e ASTM E-1417, o que assegura que ele tenha sido testado e aprovado para uso em diversas indústrias e processos críticos. Isso garante não apenas a eficiência do produto, mas também sua confiabilidade e segurança em operações de inspeção.

Aplicações e Benefícios

Deu pra entender um pouco mais a respeito das características que conduzem a eficácia durante os processos de inspeção. É o produto ideal para a inspeção de componentes durante as etapas de fabricação e manutenção, garantindo que as peças atendam aos padrões de qualidade exigidos.

Além disso, seu uso em metais ferrosos e não ferrosos, cerâmicas, vidros e plásticos amplia a versatilidade do produto, tornando-o uma escolha indispensável para indústrias que exigem um controle rigoroso da qualidade, como as indústrias automobilística, aeronáutica, metalúrgica e de construção.

E como utilizar o Líquido Penetrante Visível Metal-Chek VP-30?

O processo de aplicação do Metal-Chek VP-30 segue um conjunto de etapas simples e bem definidas para garantir a máxima eficácia na detecção de falhas. Abaixo, explicamos o procedimento recomendado:

1. Limpeza Prévia: Antes de aplicar o penetrante, a superfície do material deve ser limpa de óleo, graxa, tintas ou qualquer outro resíduo que possa interferir na ação capilar do líquido. Para isso, é recomendada a utilização de solventes removedores da Metal-Chek, como o Metal-Chek E 59 ou R 501.
2. Aplicação do Penetrante: O Metal-Chek VP-30 deve ser aplicado na superfície seca e limpa, por meio de aspersão. O tempo de penetração recomendado é de 10 minutos, mas pode variar dependendo da natureza da falha e da complexidade do ensaio.
3. Remoção do Excesso: O excesso de penetrante deve ser removido com água, utilizando uma pressão de até 40 psi e uma temperatura entre 10 e 38 °C. A remoção deve ser feita cuidadosamente para evitar lavagem excessiva.
4. Secagem: Após a remoção do excesso, a peça pode ser deixada para secar naturalmente ou ser secada em estufa com temperatura controlada.
5. Revelação: O revelador não aquoso Metal-Chek D-70 ou D-702 deve ser aplicado em uma camada fina e uniforme sobre a área de interesse, a fim de permitir a visualização das falhas.
6. Inspeção: Após a aplicação do revelador, a inspeção deve ser realizada sob uma luz adequada para identificar as falhas indicadas pela coloração vermelha contrastante.

Até aqui, deu para perceber que o nosso produto oferece uma solução eficiente e prática para a detecção de descontinuidades superficiais, com a facilidade de ser removido com água e a garantia de uma visualização clara das falhas. Sua ampla faixa de temperatura operacional, alta durabilidade das indicações e compatibilidade com diferentes materiais fazem deste penetrante uma escolha confiável para inspeções de alta precisão.

Com o produto certo, sua empresa pode realizar inspeções mais rápidas, confiáveis e econômicas, mantendo os padrões de qualidade e segurança essenciais para o sucesso em processos industriais críticos. Para mais informações sobre o Metal-Chek VP-30, entre em contato com a nossa equipe e descubra como este produto pode agregar valor à sua operação.

Conheça os riscos de resíduos contaminantes e como eliminá-los de forma eficaz.

Você já parou para pensar nos riscos que os resíduos contaminantes podem causar durante uma inspeção industrial? Não é só uma questão de estética ou de limpeza: esses contaminantes podem comprometer totalmente os resultados da inspeção, afetando a segurança e a qualidade do produto final.

O problema dos resíduos contaminantes

Resíduos como óleos, graxas, tinta ou até poeira podem parecer inofensivos à primeira vista, mas no contexto de uma inspeção, eles são inimigos invisíveis. Imagine que você está realizando um teste de líquidos penetrantes, um dos métodos mais confiáveis para identificar fissuras e falhas em materiais. Agora, imagine que uma camada de óleo ou graxa na superfície impede o penetrante de fazer seu trabalho corretamente. O resultado? Um falso negativo – ou seja, uma falha que poderia ter sido detectada, mas foi ignorada por conta da sujeira.

Especialistas no assunto concordam: a limpeza é a chave para o sucesso da inspeção. Segundo a ASTM E-1417, uma das normas mais importantes para ensaios de líquidos penetrantes, qualquer contaminante na superfície pode alterar os resultados do teste, comprometendo a precisão da avaliação. E isso não é algo que se possa arriscar, especialmente em setores como o de aeronáutica, petroquímico e automotivo, onde falhas podem ter consequências desastrosas.

Como o Metal-Chek R 501 resolve esse problema?

Aqui entra o Metal-Chek R 501, um removedor halogenado de alto desempenho, desenvolvido para dar conta dos contaminantes mais difíceis. Ele é o segredo de muitos profissionais na hora de garantir uma limpeza eficaz antes da inspeção. A sua fórmula à base de solvente clorado foi projetada para não só remover óleos, graxas e carepas, mas também para não deixar resíduos após sua evaporação – essencial para a precisão do teste.

Sua eficácia é baseada em:

• Evaporação rápida e sem resíduos: Com alta volatilidade, o produto se evapora rapidamente, sem deixar resíduo na superfície. Isso é crucial, pois qualquer resíduo pode interferir no comportamento dos líquidos penetrantes, prejudicando a precisão da análise.
• Fórmula segura e controlada: Especialistas em ensaios não-destrutivos sabem que a limpeza inadequada pode introduzir novos riscos. O Metal-Chek R 501 foi formulado para garantir que o produto remova apenas os contaminantes, sem adicionar contaminantes não controlados. Isso assegura que o teste seja realizado de forma limpa, eficiente e segura.
• Versatilidade de uso: Ele pode ser usado em metais ferrosos e não ferrosos, cerâmica, plásticos e até vidro. Ou seja, independentemente do tipo de material que você estiver inspecionando, ele tem a capacidade de fazer a limpeza necessária para garantir a precisão dos resultados.
• Especialistas confirmam: Em um estudo realizado pela ISO 3452-2, que define normas para inspeções por líquidos penetrantes, ficou claro que a limpeza prévia é um dos fatores mais críticos para garantir a confiabilidade dos resultados. A remoção dos contaminantes não é apenas uma etapa técnica, mas uma questão de segurança.

Como usar o Metal-Chek R 501 para garantir uma limpeza eficaz?

O processo é simples, mas extremamente importante para o sucesso da inspeção:

• Limpeza inicial: Aplique o Metal-Chek R 501 em um pano ou estopa limpa e passe sobre a superfície de inspeção. Isso remove os contaminantes como óleos e graxas que poderiam interferir no penetrante.
• Remoção do excesso de penetrante: Após aplicar os líquidos penetrantes, use o Metal-Chek R 501 para remover o excesso, evitando que o produto interfira no teste. Lembre-se: menos é mais quando se trata de penetrante!
• Secagem rápida: O produto evapora de forma natural em 5 a 10 minutos, mas pode ser acelerado com o uso de uma estufa. Isso garante que a superfície esteja pronta para o teste de forma eficiente.

O impacto de uma inspeção bem-feita

A limpeza correta não é apenas uma questão de cumprir uma etapa do processo – é a chave para garantir que o teste seja preciso e seguro. E, como mostram especialistas em ensaios não-destrutivos, uma inspeção mal executada pode levar a falhas não detectadas, comprometendo a segurança e a qualidade do produto final.

Por isso, produtos como o Metal-Chek R 501 são essenciais. Eles não só facilitam o processo de inspeção, mas também garantem que o procedimento seja realizado de maneira eficiente e sem riscos de contaminação, assegurando a precisão dos resultados.

A remoção de impurezas não é apenas uma recomendação: é uma exigência para garantir a integridade e a precisão dos testes industriais. E o Metal-Chek R 501 se destaca como uma ferramenta indispensável nesse processo, garantindo superfícies limpas, livres de contaminantes e prontas para a inspeção. Afinal, em um mundo onde cada detalhe conta, não podemos nos dar ao luxo de negligenciar a limpeza.

O que acontece quando falhas passam despercebidas?

Já parou para pensar no impacto de uma falha não detectada em um produto? Desde atrasos na produção até prejuízos financeiros, quando um defeito passa despercebido, as consequências podem ser sérias. Retrabalho, risco de acidentes e até mesmo a perda de um contrato são apenas alguns dos desafios que podem surgir.

Por isso, é fundamental que o processo de inspeção seja o mais preciso e eficiente possível. E é aí que entra o Liquido Penetrante Visível Metal-Chek VP-30 – uma solução inovadora para garantir que essas falhas ocultas sejam detectadas com rapidez e precisão.

O Metal-Chek VP-30 é um penetrante visível lavável a água, utilizado para detectar descontinuidades superficiais em materiais não porosos. Ele é perfeito para uma variedade de aplicações, como inspeções em materiais forjados, laminados, fundidos, soldas e até em componentes montados. Ah, e ele não escolhe entre metais ferrosos ou não ferrosos, cerâmicas, vidros ou plásticos – ele na verdade, funciona com todos esses materiais!

Em poucas palavras: ele é um detector de trincas eficiente e fácil de usar, que garante resultados visíveis, rápidos e precisos.

Por que o Metal-Chek VP-30 é tão confiável?

O grande diferencial do Metal-Chek VP-30 é a combinação de algumas características que o tornam o melhor quando o assunto é detecção de falhas pelo método de ensaios por líquido penetrante:

• Visibilidade das falhas: A coloração vermelha intensa facilita a visualização das descontinuidades, tornando as falhas muito mais nítidas.
• Durabilidade das indicações: O produto tem uma longa duração das indicações, o que significa que você pode confiar na visibilidade das falhas por mais tempo, reduzindo o risco de erros.
• Fácil remoção: Ele é lavável com água, ou seja, a limpeza é rápida e sem complicação. Isso é crucial para não comprometer o processo de inspeção.

Além disso, o Metal-Chek VP-30 funciona em uma ampla faixa de temperatura (10 a 52°C), o que proporciona mais flexibilidade e confiabilidade, mesmo em ambientes com condições mais desafiadoras.

E como usar o Metal-Chek VP-30?

Aqui vai um resumo simplificado de como usar o produto:

• Limpeza da superfície: Antes de tudo, a superfície do material precisa estar limpa. Isso significa sem óleo, graxa ou qualquer resíduo que possa interferir na ação do penetrante. Você pode usar o Metal-Chek E 59 ou outros solventes recomendados para isso.
• Aplicação do penetrante: O Metal-Chek VP-30 pode ser aplicado de diversas formas: pulverização, imersão ou até pincel. Só não esqueça de garantir que a superfície esteja seca e limpa para que o produto funcione bem.
• Tempo de penetração: Deixe o penetrante agir por cerca de 10 minutos (dependendo da peça, até 30 minutos podem ser necessários) para garantir que ele penetre nas falhas.
• Remoção do excesso: Usando água, você pode remover o excesso do penetrante. Lembre-se, a pressão da água não deve passar de 40 psi para não acabar removendo o produto da área de interesse.
• Secagem e revelação: Depois de secar a peça, aplique o revelador Metal-Chek D 70 ou D 702 para realçar as falhas. Inspecione a superfície após cerca de 20 minutos e procure as indicações vermelhas em contraste com o fundo branco.

Sim, você terá menos retrabalho e muito mais eficiência, tudo porque o Metal-Chek VP-30 é uma ferramenta essencial para quem busca detectar falhas de forma rápida, confiável e eficiente. Com ele, você evita erros, reduz custos com retrabalho e garante produtos de alta qualidade, minimizando os riscos para sua produção e seus clientes.

Não deixe que falhas ocultas comprometam sua produção. Invista na melhor tecnologia de detecção e otimize o processo de inspeção com Metal-Chek VP-30, para esclarecimentos entre em contato com os nossos consultores técnicos.

A infraestrutura de transporte no Brasil é fundamental para a economia do país e a segurança de sua população. Entre as infraestruturas mais essenciais estão as pontes e viadutos, estruturas que, além de permitir a circulação de veículos e pedestres, desempenham um papel vital na conectividade entre regiões e no suporte às atividades comerciais e logísticas. No entanto, essas estruturas estão constantemente sujeitas a fatores que podem comprometer sua integridade, como a ação do tempo, tráfego intenso, cargas pesadas, variações térmicas e agressões ambientais.

Nesse contexto, os Ensaios Não Destrutivos (END) se destacam como ferramentas essenciais para o monitoramento da saúde estrutural dessas infraestruturas. Eles permitem detectar falhas invisíveis a olho nu, sem causar danos ou interrupções nas operações da estrutura. Como uma referência no setor de Ensaios Não Destrutivos no Brasil, a Metal-Chek tem contribuído decisivamente para a segurança das infraestruturas, aplicando o melhor desempenho nos produtos para garantir que as estruturas permaneçam seguras e funcionais por mais tempo.

O que são Ensaios Não Destrutivos (END)?

São técnicas de inspeção e análise de materiais, componentes e estruturas sem causar qualquer dano a eles. O objetivo dos END é avaliar a integridade e a qualidade de uma peça ou estrutura sem comprometer seu uso ou funcionalidade.

Eles são essenciais em diversas indústrias, incluindo construção civil, automotiva, aeroespacial, energia, petroquímica, entre outras, por possibilitarem a detecção precoce de falhas sem a necessidade de desmonte ou destruição das peças.

Entre os métodos de END mais utilizados no monitoramento de infraestruturas, destacam-se:

1. Ultrassom: Esta técnica utiliza ondas sonoras de alta frequência para detectar falhas internas, como trincas, descontinuidades e zonas de corrosão em materiais metálicos e concretos. Em pontes e viadutos, o ultrassom pode ser usado para examinar vigas e pilares de aço ou concreto, avaliando sua integridade sem a necessidade de desmontagem ou perfuração.
2. Radiografia: Utiliza radiação X ou gama para obter imagens internas de materiais, permitindo a detecção de falhas ocultas como trincas, porosidades ou inclusões em componentes metálicos. Esse método é amplamente utilizado em inspeções de soldas e estruturas metálicas, sendo ideal para avaliar a resistência e confiabilidade das junções e articulações das pontes.
3. Correntes parasitas (ou Eddy Current Testing): Este método é baseado no princípio da indução eletromagnética. Correntes parasitas são geradas em materiais condutores e sua alteração pode indicar a presença de falhas superficiais ou subsuperficiais, como trincas ou corrosão. Esse método é eficaz para materiais metálicos e é muito utilizado para monitoramento de áreas críticas em viadutos e pontes.

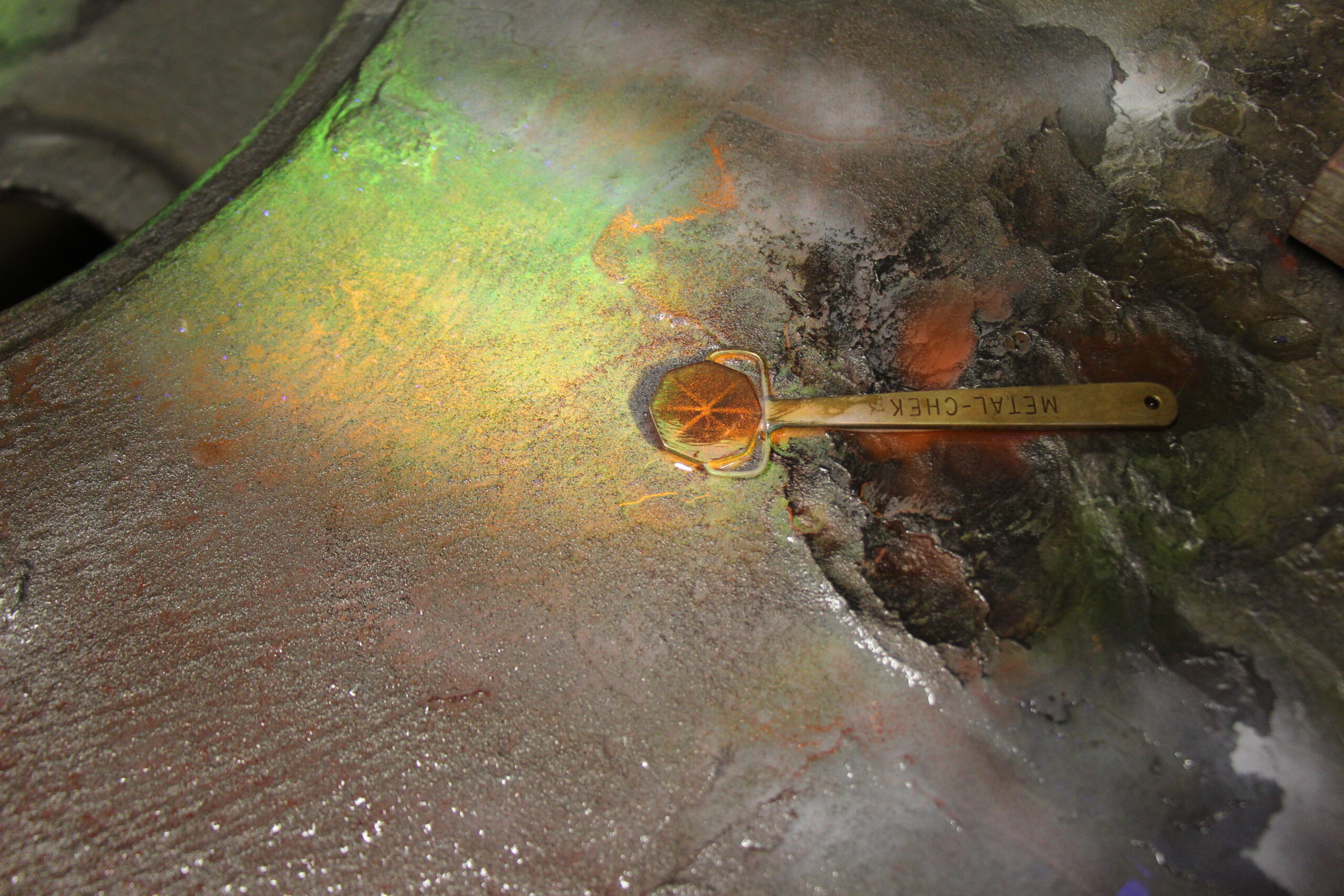

4. Partículas magnéticas: As partículas magnéticas são aplicadas sobre a superfície de materiais ferromagnéticos, e falhas como trincas ou descontinuidades causam distúrbios no campo magnético, que se tornam visíveis através dessas partículas. Esse é um método eficaz para a inspeção de componentes metálicos sujeitos a tensões e fadiga.
5. Termografia: A termografia é uma técnica de monitoramento baseada na detecção das variações de temperatura na superfície das estruturas. Essa variação pode indicar problemas como falhas de isolamento térmico, infiltração de água ou áreas de corrosão interna. Utilizada em conjunto com câmeras infravermelhas, essa tecnologia é especialmente útil para monitorar a superfície de pontes e viadutos sem a necessidade de acesso direto às partes internas.

Essas técnicas não apenas auxiliam na detecção de falhas de forma precoce, mas também evitam a necessidade de grandes reparos ou substituições, resultando em economia de tempo e recursos.

A Importância dos END no Monitoramento de Pontes e Viadutos

Pontes e viadutos enfrentam uma série de desafios que afetam sua integridade ao longo do tempo. Entre os principais fatores que contribuem para o desgaste dessas estruturas estão:

• Corrosão: A ação do tempo e as variações climáticas, especialmente em ambientes urbanos e costeiros, podem acelerar o processo de corrosão em estruturas metálicas e de concreto. A corrosão interna, por exemplo, pode ser invisível até que a estrutura se torne criticamente comprometida.
• Cargas Pesadas e Vibração: O tráfego intenso de veículos pesados, especialmente em áreas com alto fluxo de caminhões e veículos de grande porte, pode gerar tensões e fadiga nos materiais estruturais. O impacto dessas cargas pode resultar em trincas ou falhas nas soldas e articulações, que não são detectadas facilmente sem o uso de END.
• Fatores Ambientais: A exposição constante à chuva, ventos fortes, mudanças de temperatura e poluição também pode afetar a longevidade das estruturas, criando condições ideais para o surgimento de rachaduras, fissuras e deterioração do concreto ou metal.

A Metal-Chek e sua Contribuição para a Segurança das Infraestruturas Brasileiras

A Metal-Chek do Brasil é reconhecida por sua expertise em Ensaios Não Destrutivos, oferecendo soluções de alta precisão para empresas e órgãos públicos que necessitam de monitoramento constante da integridade de suas infraestruturas. Com produtos altamente qualificados e certificados, a Metal-Chek tem se destacado há mais de 40 anos no mercado, garantindo que pontes, viadutos e outras estruturas críticas em todo o Brasil possam ser monitoradas de maneira eficiente e eficaz.

Nosso compromisso é com a qualidade e a segurança. Por meio de nossos serviços, oferecemos inspeções detalhadas que detectam desde microfissuras até problemas mais profundos, permitindo ações corretivas antes que danos irreversíveis ocorram. Atuamos com agilidade e precisão, minimizando interrupções e custos, ao mesmo tempo que garantimos que as infraestruturas continuem funcionando com máxima segurança. Além disso, na Metal-Chek, a inovação é um dos pilares de nosso trabalho. Estamos sempre à frente das novas tendências tecnológicas.

Você sabia que, para garantir a segurança e a confiabilidade de componentes industriais, é fundamental realizar ensaios não destrutivos (END)? Esses testes são essenciais para detectar falhas sem comprometer a integridade dos materiais. E quando o objetivo é maximizar a eficiência desses testes, o SuperMagna Contraste 104 é a escolha ideal!

O que é o SuperMagna Contraste 104 e como ele funciona?

O SuperMagna Contraste 104 é uma tinta de contraste branca, projetada para ser utilizada como base nos ensaios com partículas magnéticas. Ao aplicar essa tinta na superfície do componente, ela cria um fundo de alto contraste, facilitando a detecção de descontinuidades durante a inspeção com partículas magnéticas visíveis. Esse processo aumenta a sensibilidade e a chance de identificar falhas, como vazamentos, que poderiam passar despercebidas. Ideal para uso em diversas indústrias, ela contribui para a segurança e a confiabilidade dos processos de inspeção.

Para exemplificarmos melhor, trouxemos também algumas de suas principais características e benefícios:

• Melhoria do Contraste e Sensibilidade: SuperMagna Contraste 104 cria um fundo de alto contraste, otimizando os testes com partículas magnéticas e aumentando a precisão na detecção de falhas.
• Pronto para Uso: O produto vem pronto para aplicação, o que agiliza o processo de inspeção e diminui o tempo de espera entre as etapas do teste.
• Aplicação Eficiente: A tinta seca rapidamente e oferece uma visibilidade superior durante os ensaios não destrutivos.
• Compatibilidade: Compatível com diversos tipos de partículas magnéticas visíveis, como Supermagna BW 333 e RW 222, ampliando a versatilidade nos testes.
• Resistente e Durável: Após seca, a tinta resiste aos banhos do método úmido utilizado nas inspeções, garantindo um desempenho duradouro e confiável.
• Alta Aderência: A tinta oferece excelente aderência nas superfícies, garantindo que o contraste seja mantido de maneira uniforme durante toda a inspeção.

Como Funciona o Processo de Inspeção com SuperMagna Contraste 104

• Limpeza da Superfície: Antes de aplicar a tinta, é essencial garantir que a superfície a ser inspecionada esteja completamente limpa, para otimizar a aderência do SuperMagna Contraste 104.
• Aplicação da Tinta: Agite bem a lata e aplique uma camada fina e uniforme. Aguarde cerca de 2 minutos para a secagem antes de prosseguir com a aplicação das partículas magnéticas.
• Inspeção: Após a secagem, pulverize as partículas magnéticas sobre a área de inspeção magnetizada. O contraste proporcionado pela tinta facilita a detecção de vazamentos e outras descontinuidades.
• Remoção: A remoção da tinta é simples e pode ser realizada com um removedor, sem comprometer a superfície analisada.

Mais como você sai na vantagem ao escolher a Metal-Chek?

Você pode estar se perguntando: “Por que escolher a Metal-Chek, líder de mercado, para as minhas necessidades de ensaios não destrutivos?” A resposta está na qualidade e confiabilidade dos nossos produtos. O SuperMagna Contraste 104 foi desenvolvido para garantir resultados excepcionais, com uma formulação que oferece máxima performance e segurança para suas inspeções. Com mais de 40 anos de experiência e inovação, a Metal-Chek se tornou sinônimo de excelência em produtos para a indústria de testes não destrutivos.

Se você está buscando um produto que ofereça não apenas eficiência, mas também segurança e inovação em seus ensaios não destrutivos, o SuperMagna Contraste 104 é a escolha certa. Ao melhorar a detecção de descontinuidades e garantir um alto desempenho, este produto da Metal-Chek continua sendo a líder de mercado. A escolha certa para quem deseja resultados consistentes e de alta qualidade.

Quer saber mais? Entre em contato com um de nossos consultores técnicos e solicite uma demonstração.

Fone: +55 (11) 3515-5287 / E-mail: metalchek@metalchek.com.br

Os ensaios não destrutivos (END) são fundamentais na indústria para garantir a integridade e a qualidade dos materiais e componentes. Entre os métodos utilizados, as partículas magnéticas via úmida se destacam por sua eficácia na detecção de descontinuidades superficiais e subsuperficiais.

O que são Partículas Magnéticas Via Úmida?

As partículas magnéticas via úmida são utilizadas em ensaios não destrutivos para identificar defeitos em materiais ferromagnéticos. Esse método consiste em aplicar um campo magnético ao material e, em seguida, adicionar partículas magnéticas suspensas em um líquido. As partículas se acumulam em áreas de descontinuidade, tornando os defeitos visíveis sob luz ultravioleta. Neste artigo, vamos explorar o uso do SuperMagna CLY 3000 O MMS Banho Pronto Via úmida fluorescente, um produto inovador que facilita e otimiza este processo.

SuperMagna CLY 3000 O MMS BP PM é um banho pronto para uso, fluorescente Supermagna LY 3000 em suspensão com o veículo oleoso Supermagna OMC 10 MMS, pronto para uso, formulado com essas partículas magnéticas suspensas em meio líquido, proporcionando uma inspeção precisa e confiável. Sua composição otimizada garante alta sensibilidade na localização de trincas, inclusões e outras irregularidades em componentes ferromagnéticos.

Esse produto via úmida fluorescente banho pronto, foi desenvolvido para oferecer ainda maior sensibilidade na detecção de descontinuidades sob iluminação UV. Suas partículas magnéticas fluorescentes proporcionam uma visibilidade superior, facilitando a análise e a interpretação dos resultados nos ensaios não destrutivos. Esse produto é ideal para aplicações que exigem precisão extrema, como inspeções em componentes críticos da indústria aeroespacial e automotiva.

Como Utilizar o SuperMagna CLY 3000 O MMS BP PM?

1. Preparação da Peça: Certifique-se de que a superfície do material esteja limpa e livre de contaminantes.
2. Aplicação: Agite o banho para garantir uma distribuição uniforme das partículas e aplique sobre a superfície da peça.
3. Magnetização: Utilize a técnica apropriada (campo longitudinal, circular ou yoke) para magnetizar a peça.

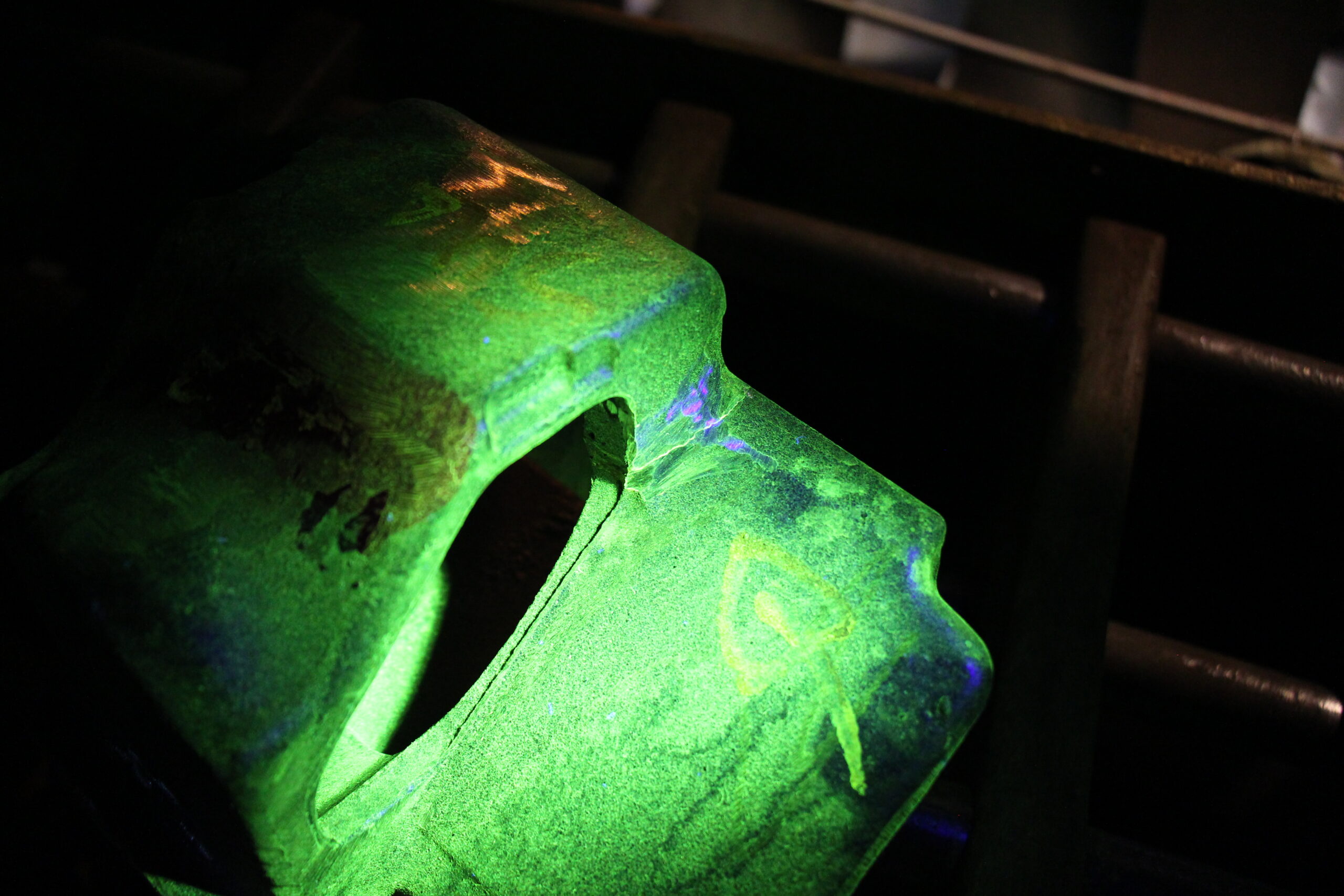

4. Inspeção: Sob iluminação UV adequada, verifique o aparecimento de indicações de descontinuidades.
5. Limpeza e Registro: Remova o excesso do produto e registre as indicações conforme os critérios normativos.

Benefícios do SuperMagna CLY 3000 O MMS BP PM

• Praticidade e Eficiência: Sendo um banho pronto, elimina a necessidade de formulação manual, reduzindo erros e garantindo uniformidade nas inspeções.
• Alta Sensibilidade: Partículas de alta qualidade permitem a detecção de descontinuidades com precisão, atendendo a normas rigorosas do setor.
• Conformidade com Normas: Atende aos padrões internacionais ASTM E1444, ISO 9934 e AMS 3044.
• Aplicabilidade Versátil: Indicado para inspeções em indústrias aeronáuticas, automotivas, petroquímicas e de usinagem.
• Durabilidade e Estabilidade: Mantém suas propriedades por longos períodos, garantindo confiabilidade nos ensaios.

Sabemos que existem dúvidas frequentes sobre esse tema, por isso já nos antecipamos em responde-las:

1. Qual a diferença entre partículas magnéticas via seca e via úmida?

• As partículas via seca são aplicadas diretamente sobre a superfície magnetizada, enquanto as via úmida estão suspensas em um líquido carreador, proporcionando maior mobilidade e sensibilidade.

2. O SuperMagna CLY 3000 O MMS BP PM pode ser utilizado em peças de qualquer tamanho?

• Sim, desde que a magnetização seja realizada corretamente para garantir a formação de indicações visíveis, conforme vídeo ilustrado acima.

3. Como armazenar o produto corretamente?

• O ideal é manter em local fresco, seco e longe de fontes de calor ou contaminação.

Caso surjam mais dúvidas, entre em contato diretamente com os nossos consultores técnicos.

O produto SuperMagna CLY 3000 O MMS BP PM 3000 Banho Pronto é uma solução confiável e eficiente para ensaios de partículas magnéticas via úmida, garantindo alta precisão e conformidade com normas internacionais. Com ele, as inspeções tornam-se mais rápidas, práticas e seguras, garantindo a qualidade e integridade dos componentes inspecionados. Escolha a Metal-Chek, e fique com qualidade e inovação garantida para os seus processos de inspeções.

A evolução tecnológica tem impulsionado significativamente a indústria, trazendo inovações que tornam os processos mais eficientes e seguros. No campo dos Ensaios Não Destrutivos (END), a incorporação de novas ferramentas, como Drones e ROVs (Remotely Operated Vehicles), tem revolucionado as inspeções industriais, permitindo maior precisão, rapidez e segurança na detecção de falhas estruturais.

O Papel da Tecnologia nos Ensaios Não Destrutivos

Os Ensaios Não Destrutivos são fundamentais para garantir a integridade de equipamentos e estruturas sem comprometer sua funcionalidade. A utilização de sensores avançados, algoritmos de análise e automação tem permitido a evolução dessas técnicas, tornando-as mais precisas e confiáveis.

Drones na Inspeção Industrial

Os drones têm se tornado uma ferramenta indispensável nos Ensaios Não Destrutivos, especialmente em ambientes de difícil acesso. Equipados com câmeras de alta resolução, sensores infravermelhos e sistemas de ultrassom, esses dispositivos permitem inspeções visuais detalhadas de estruturas como torres de transmissão, turbinas eólicas e oleodutos. Além disso, sua capacidade de capturar dados em tempo real reduz a necessidade de intervenção humana em locais de risco, aumentando a segurança operacional.

Benefícios dos drones na inspeção:

• Acesso a locais de risco sem exposição humana.
• Captação de imagens e dados com alta precisão.
• Redução de custos operacionais e tempo de inspeção.
• Monitoramento contínuo e análise preditiva.

ROVs: Inspeção Subaquática e Estrutural

Tá, mas você sabe o que ROV significa?

ROV é a sigla para Remotely Operated Vehicle, que significa Veículo Operado Remotamente. Os ROVs são veículos submersíveis que podem ser operados a partir de um navio ou de um controlador em solo.

Os ROVs são veículos operados remotamente que desempenham um papel crucial na inspeção de estruturas submersas, como dutos, plataformas de petróleo e usinas hidrelétricas. Equipados com câmeras de alta definição, sonar e sensores de ultrassom, esses dispositivos permitem a detecção de corrosão, fissuras e outros danos estruturais sem a necessidade de mergulhadores, reduzindo riscos e custos.

Vantagens dos ROVs na inspeção:

• Capacidade de operar em profundidades extremas.
• Redução de riscos para os trabalhadores.
• Monitoramento remoto em tempo real.
• Precisão na coleta de dados subaquáticos.

Desafios na Implementação das Novas Tecnologias

Apesar das inúmeras vantagens, a implementação de drones, ROVs e inteligência artificial nos Ensaios Não Destrutivos enfrenta desafios significativos. Alguns dos principais obstáculos incluem:

• Alto custo inicial: O investimento em equipamentos avançados e softwares especializados pode ser elevado.
• Treinamento de profissionais: A adoção dessas tecnologias exige qualificação técnica para operação e interpretação dos dados.
• Ambientes adversos: Algumas inspeções ocorrem em condições extremas, como temperaturas muito altas ou baixas, o que pode impactar o desempenho dos dispositivos.
• Interferências tecnológicas: Em determinadas áreas industriais, sinais de comunicação podem ser afetados, dificultando o controle remoto dos equipamentos.
• Normas regulatórias: A adaptação às exigências legais e normas internacionais pode ser um desafio para a implementação das novas tecnologias.

O Futuro da Inspeção Industrial

Com a constante evolução da tecnologia, a tendência é que os Ensaios Não Destrutivos se tornem cada vez mais automatizados, eficientes e seguros. A combinação de drones, ROVs e Inteligência Artificial está redefinindo os padrões da inspeção industrial, garantindo maior precisão na detecção de falhas e reduzindo custos operacionais.

A Metal-Chek acompanha de perto essas inovações, oferecendo soluções que atendem às mais rigorosas exigências da indústria. Investir em tecnologia é fundamental para garantir a segurança, a eficiência e a confiabilidade dos processos industriais, consolidando um futuro mais inovador e sustentável para os Ensaios Não Destrutivos.

O OMC 10 é um veículo para partículas magnéticas de alta qualidade, desenvolvido para aplicações em ensaios não destrutivos (END), e se destaca por sua eficiência e desempenho superior no mercado. Ideal para a indústria que realiza testes rigorosos, o OMC 10 garante resultados confiáveis e é uma escolha indispensável para aqueles que buscam excelência.

Composição e Características

O OMC 10 é um solvente refinado a partir de frações leves de destilados de petróleo, com um grau de pureza elevado, pertencente à categoria dos solventes especiais. Sua fórmula é uma mistura de hidrocarbonetos parafínicos de cadeia normal, com altíssima pureza e estabilidade química. Isso garante não apenas a eficácia no processo de ensaio, mas também a segurança no seu manuseio, uma vez que o produto não é agressivo ao meio ambiente.

O OMC 10 é incolor, com cor Saybolt +30, e não possui odor quando frio. Além disso, é livre de fluorescência de fundo e tem um teor de água inferior a 50 ppm, atendendo aos mais rigorosos padrões de qualidade, como os exigidos pela FDA (Food and Drug Administration) nas especificações 21 CFR 172.878 e 178.3620 (A) para contato direto e indireto com alimentos, e pela USP (United States Pharmacopeia).

Conformidade com Normas de Qualidade

O OMC 10 atende a uma série de normas e especificações exigidas para garantir sua pureza e qualidade. O produto está em conformidade com os seguintes padrões:

• FDA: Atende aos requisitos de pureza e segurança para produtos que entram em contato com alimentos e substâncias farmacêuticas.
• USP: Segue as normas de qualidade exigidas pela Farmacopeia dos Estados Unidos, incluindo parâmetros de neutralidade e compostos de enxofre.
• DAB-8: Aprovado no teste de luminosidade (extinção) da farmacopéia alemã, garantindo qualidade superior.

Vantagens e Aplicações

Além de sua pureza excepcional, o OMC 10 é altamente eficaz para o banho de partículas magnéticas, garantindo que o processo de ensaio não destrutivo seja realizado com precisão. O produto é amplamente utilizado em testes que exigem alta qualidade e segurança, como nas indústrias automotiva, aeronáutica e de materiais.

Sua estabilidade química e propriedades de alta pureza tornam-no uma escolha confiável para empresas que precisam de solventes que atendam aos mais altos padrões. Além disso, sua composição não agressiva ao meio ambiente e a ausência de compostos polinucleares tornam-no uma opção ecologicamente correta.

Precauções e Segurança

Embora o OMC 10 seja um produto de alta pureza e qualidade, seu manuseio exige cuidados específicos. Como é composto de hidrocarbonetos de baixo peso molecular, o produto pode apresentar grande permeabilidade dérmica, podendo causar irritações na pele. Portanto, é essencial o uso de Equipamentos de Proteção Individual (EPIs), como:

• Luvas e aventais de PVC
• Óculos de proteção
• Máscara semifacial contra vapores orgânicos

Essas medidas garantem a segurança do operador e a integridade durante o processo de aplicação do solvente.

O OMC 10 se destaca no mercado como um veículo para partículas magnéticas de alta qualidade, com características que garantem um desempenho superior em ensaios não destrutivos. Sua conformidade com as normas internacionais de segurança e qualidade, somada à sua composição de alta pureza, faz dele uma escolha indispensável para as indústrias que buscam excelência e confiabilidade. Com segurança, desempenho e responsabilidade ambiental, o OMC 10 é a solução ideal para os testes mais exigentes. Entre em contato com nossos consultores técnicos e obtenha o seu orçamento.

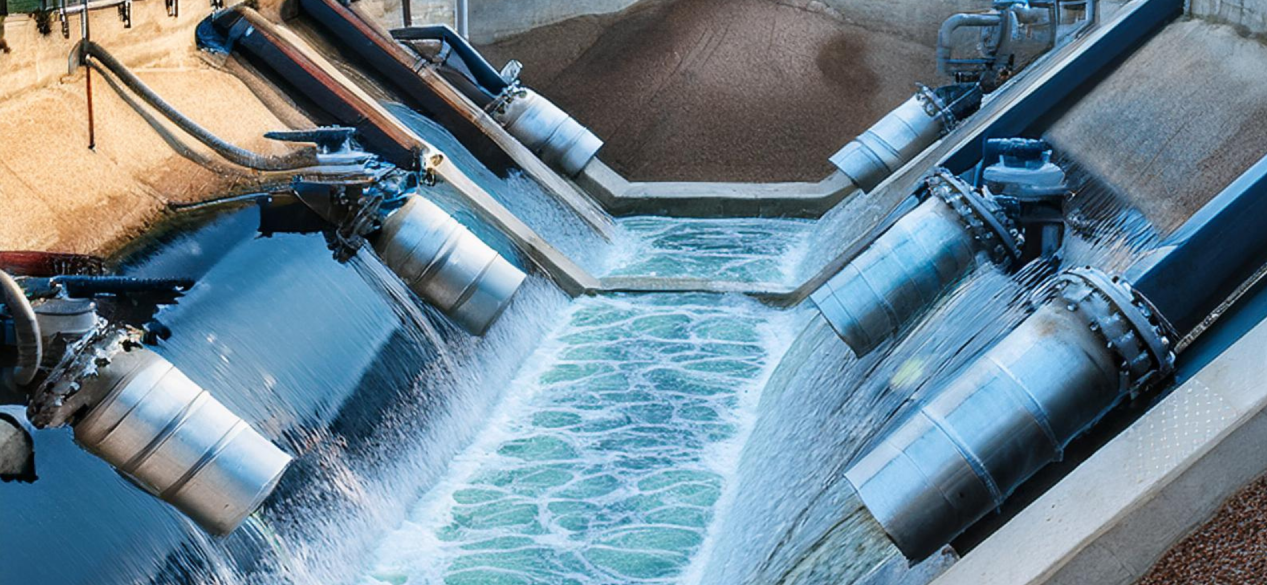

A gestão ambiental eficiente é uma preocupação crescente em diversos setores industriais, e a correta destinação dos resíduos gerados é fundamental para a preservação do meio ambiente e a conformidade com a legislação vigente. Quando se trata de processos que utilizam o banho de partículas, como em indústrias de tratamento de metais, a água utilizada deve ser descartada de acordo com as normativas e regulamentações específicas para evitar impactos negativos no ambiente.

Legislação e regulamentações aplicáveis

No Brasil, a legislação relacionada ao descarte de águas residuais e resíduos sólidos é bastante rigorosa, com o objetivo de minimizar os impactos ambientais e garantir a segurança da saúde pública. Para o caso específico de São Paulo, o Decreto 8468 de 08 de setembro de 1976 e a Lei 997, regulamentada pela CETESB, são os principais instrumentos que orientam o descarte adequado desses resíduos.

Decreto 8468/76 e a Lei 997

O Decreto 8468/76 estabelece as normas para o controle da poluição e o gerenciamento de resíduos no estado de São Paulo, com destaque para as obrigações de empresas industriais em relação ao tratamento e destinação final de efluentes. O Decreto é complementado pela Lei 997 da CETESB, que, no artigo 18 e seus desdobramentos até o artigo 19-A, determina como devem ser tratadas as águas residuais e os resíduos sólidos provenientes de processos industriais, incluindo os de banho de partículas.

Resolução CONAMA nº 20/86

Além das normativas estaduais, a Resolução CONAMA nº 20, de 18 de junho de 1986, é de extrema importância. O artigo 21 dessa resolução estabelece diretrizes gerais para o tratamento e a disposição de águas residuais industriais, com foco na prevenção da poluição das águas superficiais e subterrâneas. Em conjunto com as outras legislações, a Resolução CONAMA orienta sobre a necessidade de processos eficientes de tratamento e sobre como obter as autorizações ambientais necessárias para o descarte adequado.

NBR 10004 e classificação de resíduos

Os resíduos sólidos gerados no processo de banho de partículas devem ser caracterizados conforme a NBR 10004, que classifica os resíduos em diferentes categorias, conforme sua periculosidade. Para os resíduos de partículas magnéticas, a classificação é a classe II, ou seja, resíduos não inertes. Essa classificação é relevante, pois determina a forma de armazenamento, transporte e destinação final dos resíduos, de acordo com o impacto potencial no meio ambiente.

Procedimentos para o tratamento e descarte dos resíduos

A rotina de tratamento e descarte de efluentes no banho de partículas deve seguir um procedimento bem estabelecido, garantindo que todos os requisitos legais sejam atendidos. A seguir, detalhamos as etapas sugeridas para o tratamento adequado da solução residual.

Etapas do procedimento de tratamento:

1. Preparação da solução: Para 1000 ml de solução residual do banho de partículas, deve-se adicionar os seguintes reagentes: 50 ml de solução de Cal a 5%, 50 ml de solução de Sulfato de Alumínio a 10%, 15 ml de solução de polieletrólito a 0,5%.
2. Tempo de reação: Após a adição dos reagentes, é necessário aguardar 30 minutos para que ocorra a floculação e sedimentação das partículas contaminantes.
3. Filtragem e secagem: A solução deve ser então passada por um filtro prensa ou leito de secagem para separar os sólidos das águas residuais. Este processo visa a concentração dos resíduos sólidos, que serão posteriormente descartados de acordo com as normativas.

Descarte e documentação necessária

Para efetuar o descarte da água tratada e dos resíduos sólidos, a empresa deve estar atenta à necessidade de obter a “carta de aceite”. Esse documento é emitido por uma empresa especializada, como uma reprocessadora, aterro ou incineradora que tenha autorização do órgão ambiental do Estado para receber o resíduo. Com a carta de aceite em mãos, a empresa pode então solicitar o CADRI (Cadastro de Resíduos de Interesse), que é uma autorização do órgão ambiental para realizar o descarte do resíduo no local autorizado.

Esse procedimento assegura que o resíduo será tratado e descartado de maneira adequada, evitando riscos à saúde pública e ao meio ambiente, e cumprindo as exigências legais. O não cumprimento dessas normativas pode resultar em penalidades severas, incluindo multas e até o fechamento da empresa.

A correta gestão e o descarte adequado de resíduos gerados no banho de partículas é uma questão crítica para a sustentabilidade ambiental. Seguir as normativas e regulamentações vigentes não é apenas uma obrigação legal, mas também uma responsabilidade social e ambiental das empresas. Com o devido tratamento e destinação dos resíduos, é possível minimizar os impactos ambientais e garantir a conformidade com a legislação, além de promover um ambiente mais seguro e saudável para todos.

A manufatura inteligente não é apenas uma tendência — é um novo paradigma para indústrias que buscam se manter competitivas em um mercado global cada vez mais dinâmico. Essa abordagem integra tecnologias como Internet das Coisas (IoT), sistemas ciberfísicos (CPS), análise de dados e inteligência artificial (IA), permitindo fábricas mais conectadas, eficientes e sustentáveis.

A manufatura inteligente (ou Smart Manufacturing) é o coração da Quarta Revolução Industrial, marcando uma nova era de inovação e eficiência no setor industrial. Segundo o Smart Manufacturing Leadership Consortium (SMLC), a manufatura inteligente é “a capacidade de resolver problemas existentes e futuros por meio de uma infraestrutura aberta, que permite a implementação de soluções na velocidade dos negócios, enquanto cria valor vantajoso”.

Ela combina ciência de dados, inteligência artificial e sistemas ciberfísicos para criar uma operação integrada e eficiente. Este modelo revolucionário promove maior sustentabilidade, eficiência energética e personalização de produtos, além de transformar a maneira como as empresas operam e se adaptam às mudanças no mercado.

Benefícios da Manufatura Inteligente

1. Redução de custos:

A otimização dos processos de produção e cadeia de suprimentos permite prever demandas com maior precisão, reduzindo desperdícios e custos operacionais.

2. Decisões mais inteligentes:

Dados em tempo real auxiliam na tomada de decisões ágeis e informadas, aumentando a capacidade de resposta às demandas de mercado.

3. Produtos de alta qualidade:

A resolução rápida de problemas de qualidade possibilita inovações contínuas e menor incidência de falhas não corrigidas.

4. Sustentabilidade e eficiência energética:

A otimização de recursos e a redução de desperdícios ajudam a alcançar metas ambientais, promovendo eficiência energética.

5. Personalização em massa:

A flexibilidade da manufatura inteligente permite a produção de itens altamente personalizados de maneira eficiente.

6. Criação de empregos:

Abre oportunidades para profissionais qualificados em automação, análise de dados e manutenção avançada.

O Impacto da Manufatura Inteligente na Manutenção Proativa

Um dos avanços mais impactantes é a transição da manutenção reativa para a preditiva, especialmente em setores como energia fluida. Sensores IoT e algoritmos de inteligência artificial detectam anomalias e antecipam falhas antes que ocorram, reduzindo o tempo de inatividade e aumentando a eficiência.

Por exemplo, sistemas pneumáticos equipados com análise preditiva reduziram o tempo de parada em 30%, conforme destaca Eric Whitley no Fluid Power Journal. Essa abordagem demonstra como a tecnologia inteligente revoluciona a manutenção, tornando-a mais eficiente e econômica.

O Papel da Metal-Chek na Indústria 4.0

Os produtos Metal-Chek, como os corantes fluorescentes e ferramentas de detecção de vazamentos, são aliados perfeitos da manufatura inteligente. Eles otimizam a produtividade ao facilitar a identificação de falhas nos sistemas industriais, integrando-se às estratégias de manutenção preditiva.

Como funciona?

O corante fluorescente é adicionado ao equipamento durante inspeções ou operações de rotina. Vazamentos são detectados rapidamente com lâmpadas UV de alta performance, reduzindo perdas e maximizando a eficiência operacional.

Com a Metal-Chek, sua fábrica pode dar um passo à frente na jornada rumo à Indústria 4.0, alinhando-se às tendências globais de inovação e competitividade.
